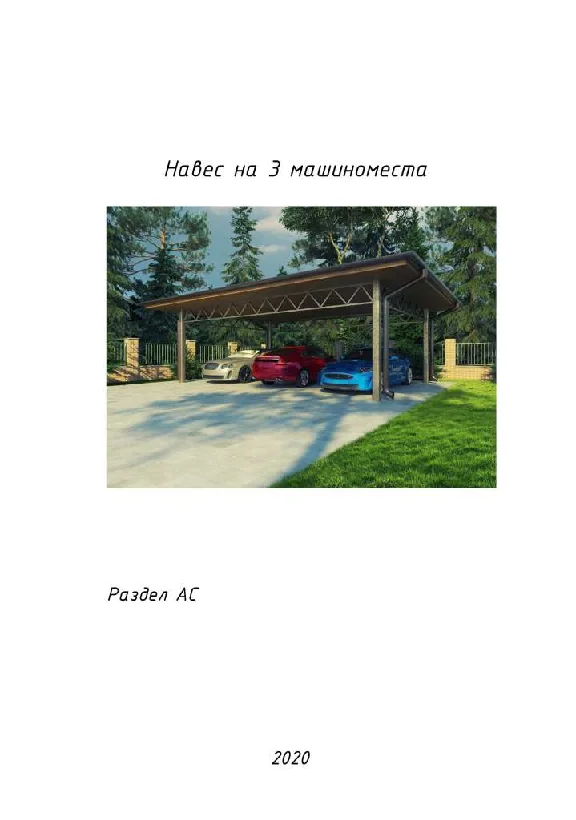

P_14 Навес на 3 машиноместа

Продавец заблокирован и продажи товара приостановлены

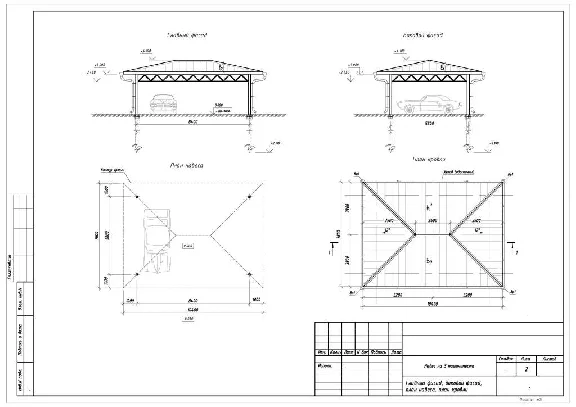

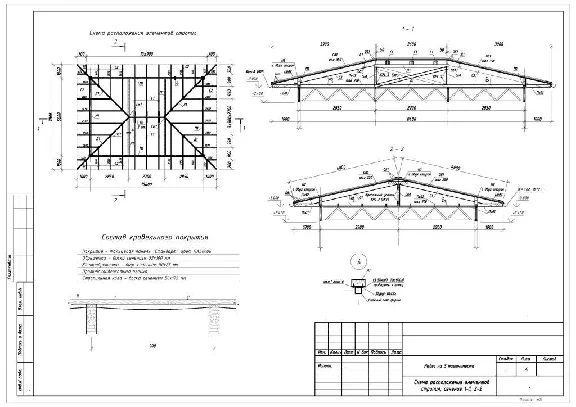

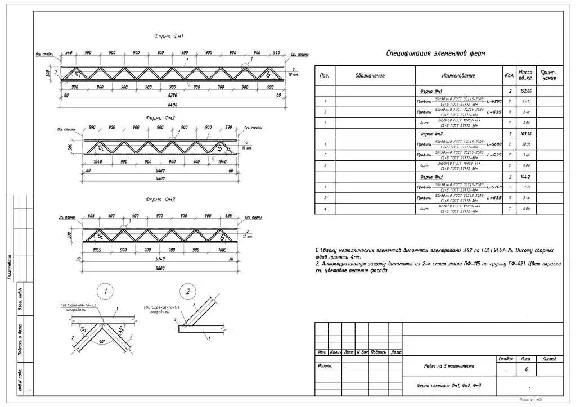

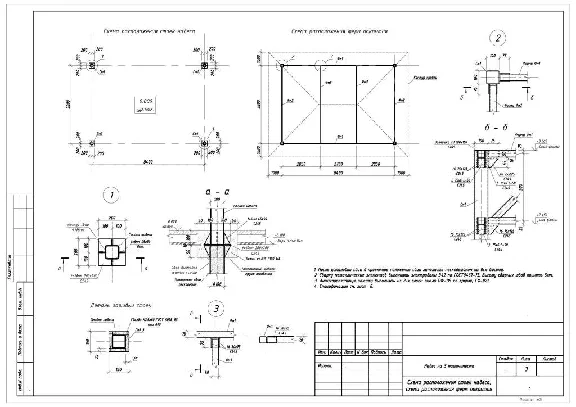

Объект проектирования - навес на 3 машиноместа. Размеры несущих конструкций в осях 5.8х8.4м. Высота до низа стропильных ферм 2.45м. Фундамент под стойки навеса винтовые сваи ∅108 L=2000. Заполнение свай - пескобетон. Несущие конструкции покрытия навеса - стальные стойки из квадратной трубы 100х100 (t=6мм) по ГОСТ ГОСТ 30245-2003 и фермы с параллельными поясами из квадратной трубы 50х50 (t=4мм) ГОСТ 30245-2003. Сопряжение ферм и стоек выполняется сваркой через опорные столики. Несущая конструкция покрытия - стропильная система из деревянных элементов. Сечение стропил 50х175 шаг 0.9м, обрешетка 32х100 шаг 350, подшивка карниза и потолка доска (лиственница) 16х100.
