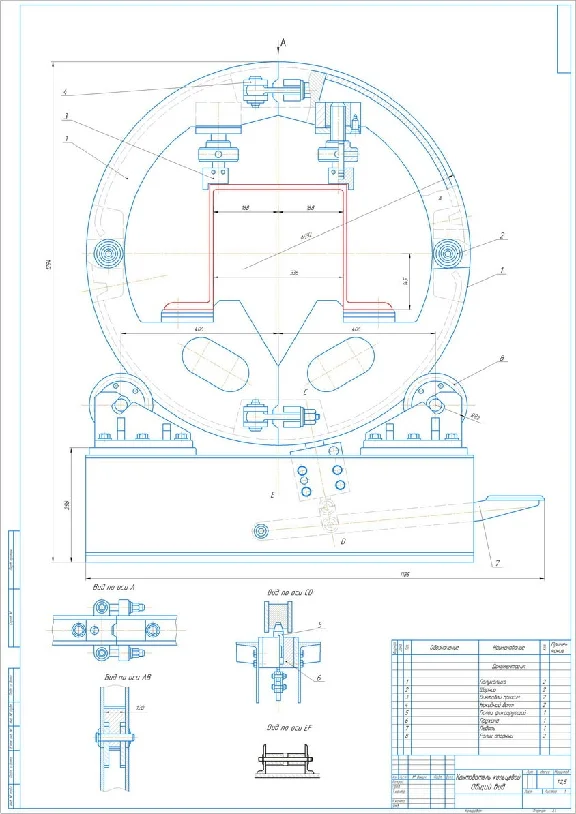

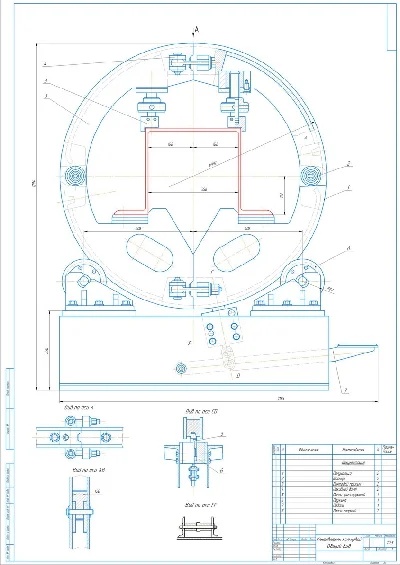

Чертеж кантователя кольцевого (общий вид)

Продавец заблокирован и продажи товара приостановлены

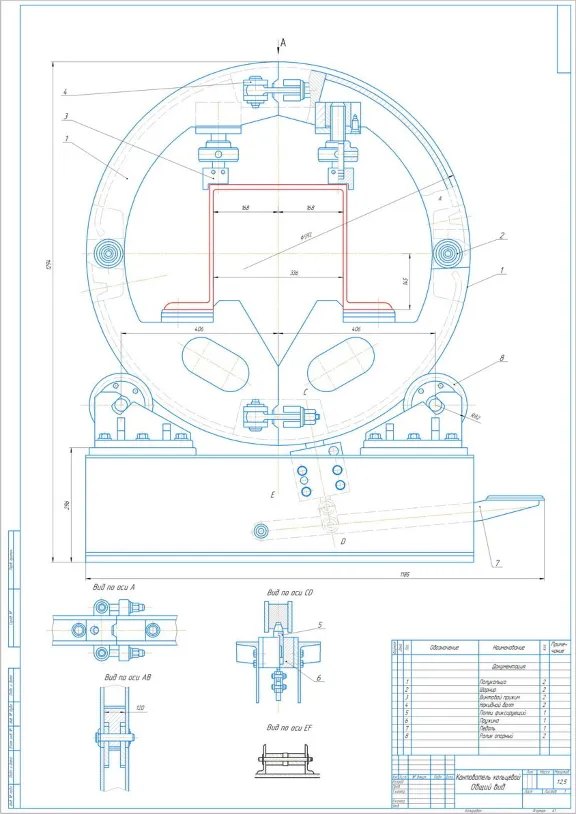

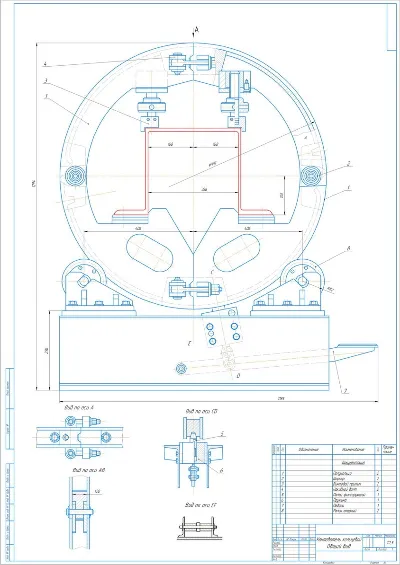

Чертеж кантователя кольцевого (общий вид)

Описание:
Кольцо состоит из двух полуколец 1, каждое из которых в свою очередь имеет шарнир 2, позволяющий верхней части полукольца быть отброшенной при укладке изделия. Подлежащая сварке балка фиксируется по упорам, деланным в нижней части колец. Зажим осуществляется винтовыми прижимами 3, гайка которых вварена в корпус верхних частей колец. Стыковка и закрепление полуколец 1 осуществляется накидными болтами 4. Положение колец фиксируется пальцем 5, входящим под действием пружины 6 в отверстие, имеющееся в ободе кольца; вывод пальца осуществляется педалью 7. Опорные ролики 8 сделаны на шариковых подшипниках. В наружном корпусе подшипника имеются бурты для восприятия случайных осевых сил. Для уменьшения усилия поворота устройство должно быть сделано таким образом, чтобы общий центр тяжести приспособления и изделия был в геометрическом центре колец. В этом случае усилие, необходимое для поворота колец, будет расходоваться только на преодоление потерь на трение качения колец по роликам и потери на трение на оси роликов.
