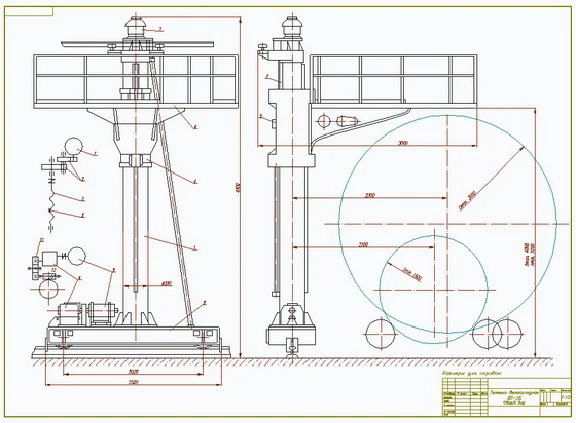

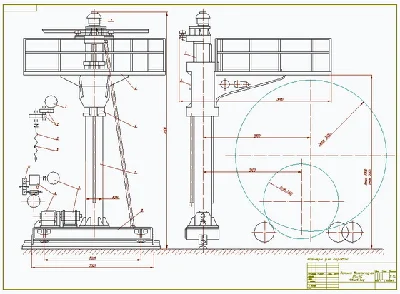

Чертеж тележки сварочной ВТ-2б (общий вид)

Продавец заблокирован и продажи товара приостановлены

Велосипедные тележки ВТ-2б, и ВТ-3 преднозначены для перемещения сварочных аппаратов АБС, ТС-17, ТС-33, ТС-35 и других при сварке прямолинейных (длинной до 2500 мм) и кольцевых швов.
Тележка ВТ-2б состоит из платформы (8), стойки (7), балкона (4), каретки (6), и двух электроприводов - передвижение тележки и вертикального перемещения балкона. Тележка перемещается электродвигателем (9), через редуктор (10), зубчатую (11), и червячную (12) передачи установленные на платформе. Вертикальное перемещение балкона осуществляется электродвигателем (1) через двухступенчатую зубчатую передачу (2), ходовой винт (3) и гайку (5)

Техническая характеристика ВТ-2б:
Высота подъема балкона, мм:
Наименьшая 2000
Наибольшая 4000
Вылет консоли от оси колонны до оси электрода, мм:
Наименьший 2100
Наибольший 2300
Скорость перемещения тележки, 13
Скорость подьема/опускания балкона, м/мин: 2
Габаритные размеры (ДхЩхВ), мм: 2520Х3150Х4900
Масса,кг: 1800
