Чертеж ПСГ-1300

Подогреватель ПСГ.
Подогреватель сетевой воды типа ПСГ-1300-3-8-1.
Подогреватель сетевой воды паровой турбины Т-50-130.
Назначение подогревателя - отопление/ГВС.
Подогреватель сетевой воды кожухотрубный, горизонтальный, четырехходовой по сетевой воде.
Трубки имеют профильно витую накатку по проекту Уральского Федерального Университета по ТУ 3612-001-97941494-2009.
Труба теплообменная изготавливается из сплава МНЖ5-1.

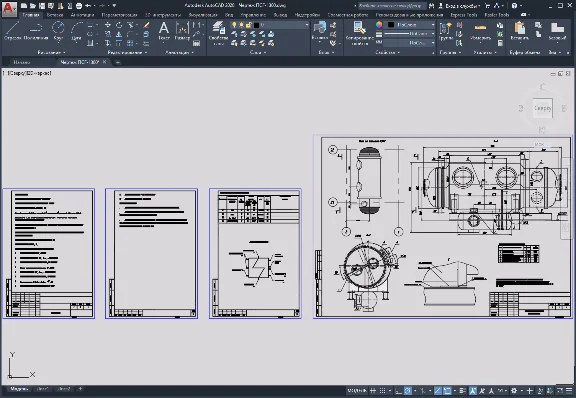

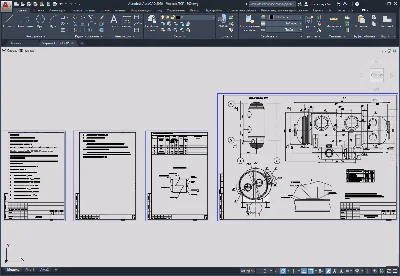

Чертежи горизонтального подогревателя в составе:
- описание и технические характеристики;
- характеристики патрубков;
- схема технологическая ПСГ;
- утановочный чертеж ПСГ-1, ПСГ-1300-0,3-1,0-1.

Формат - DWG, совместимый с AutoCAD 2004-2017, Компас, ZWCAD, nanoCAD, BricsCAD и т.д.
