Чертеж. Стенд для сборки и сварки обечаек встык

Продавец заблокирован и продажи товара приостановлены

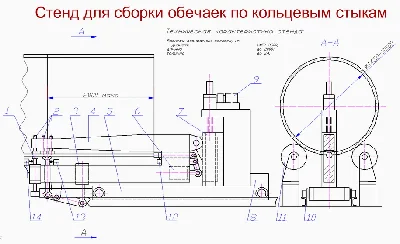

Чертеж. Стенд для сборки и сварки обечаек встык (общий вид)

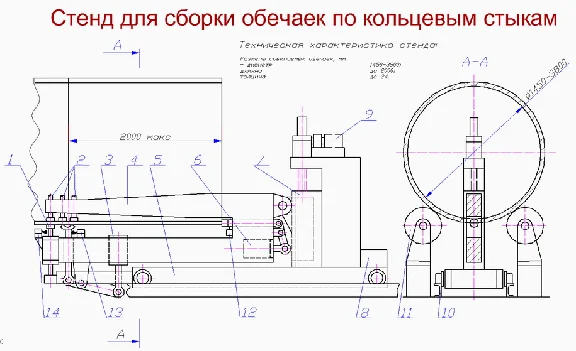

Стенд для сборки обечаек по кольцевым стыкам представляет собой тележку 5 со скобой 4, передвигающуюся по рельсам 10, проложенным между роликоопорами 11, на которых размещаются собираемые обечайки. На скобе закреплены три пневмоцилиндра: передний 1, средний 6 и задний 6. Штоки пневмоцилиндров связаны с прижимами. Шток переднего пневмоцилиндра заканчивается прижимной пятой, а штоки среднего и заднего для увеличения прижимного усилия соединены с прижимами рычажными передачами. На верхней части скобы против прижимов переднего
и среднего пневмоцилиндров размещены три регулируемых винтовых упора 2. Скоба может подниматься и опускаться в пределах 450 мм с помощью электропривода 9 по направляющим 7, закрепленным на тележке. Тележка передвигается по рельсам электроприводом 8. Скобу заводят внутрь собираемых обечаек, левую обечайку закрепляют прижимом I, прижимом 6 состыковывают обе обечайки, а прижимом 3 выравнивают кромки и производят прихватку сваркой. Затем прижимы отключают и, включив привод роликов, поворачивают обечайку для прихватки в следующем месте стыка. После сборки стыка тележка со скобой откатыва ется, на стенд устанавливается новая обечайка, и цикл повторяется. Централизованное управление пневмоцилиндрами осуществляется с кнопочной станции электроклапанами. В исходных положениях пневмоцилиндры отключаются конечными выключателями 12—14.

Техническая характеристика стенда:
Размеры собираемых обечаек, мм
- диаметр 1450-3800;
длинна до 2000;
толщина до 24.
