Решение Д4 Вариант 24 (рис. 2 усл. 4) термех Тарг 1988г

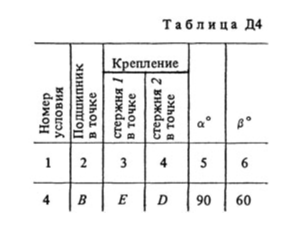

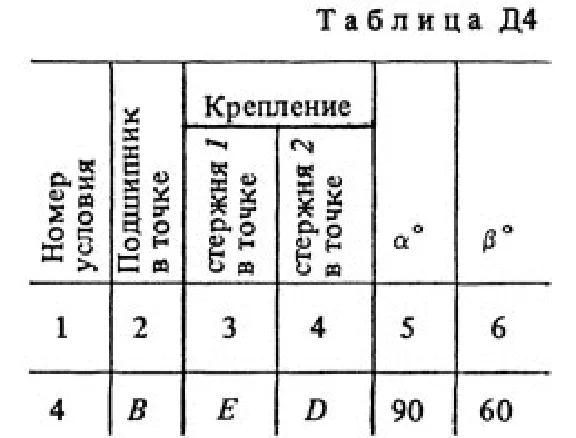

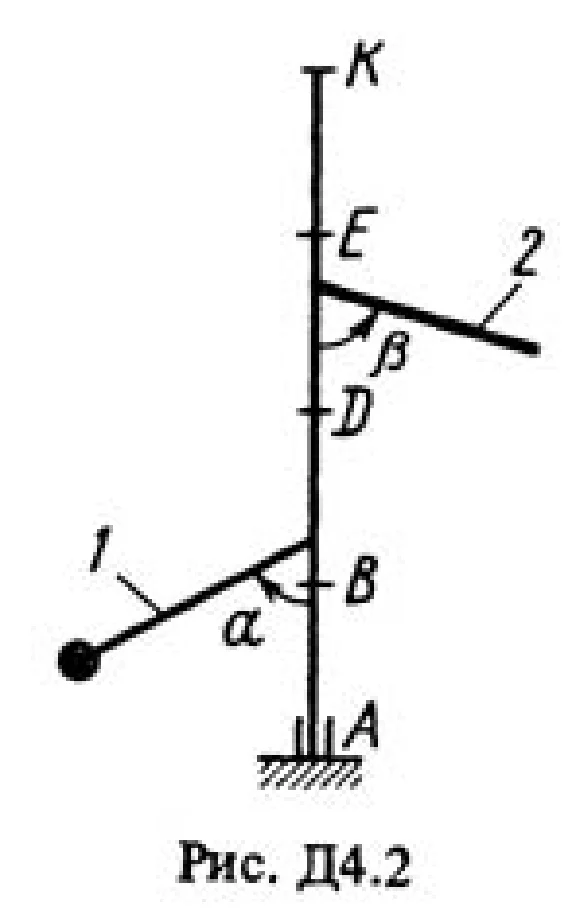

Решение задачи Д4 Вариант 24 по теоретической механике из задачника Тарга С.М. 1988 года. Условие задачи Д4 (стр. 48 в методичке Тарг С.М.): Вертикальный вал AK (рис. Д4.0-Д4.9, табл. Д4), вращающийся с постоянной угловой скоростью ω = 10 с-1, закреплен подпятником в точке А и цилиндрическим подшипником в точке, указанной в табл. Д4 в столбце 2 (AB = BD = DE = EK = b). К валу жестко прикреплены невесомый стержень 1 длиной l1 = 0,4 м с точечной массой m1 = 6 кг на конце и однородный стержень 2 длиной l2 = 0,6 м, имеющий массу m2 = 4 кг; оба стержня лежат в одной плоскости. Точки крепления стержней к валу указаны в таблице в столбцах 3 и 4, а углы α и β – в столбцах 5 и 6. Пренебрегая весом вала, определить реакции подпятника и подшипника. При окончательных подсчетах принять b = 0,4 м.
