Solution C2 Option 73 (Fig. 7 cond. 3) termehu Targ 1988

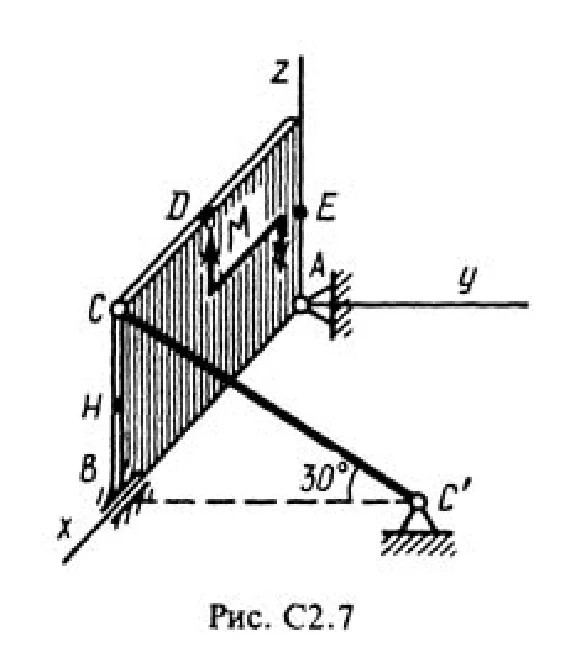

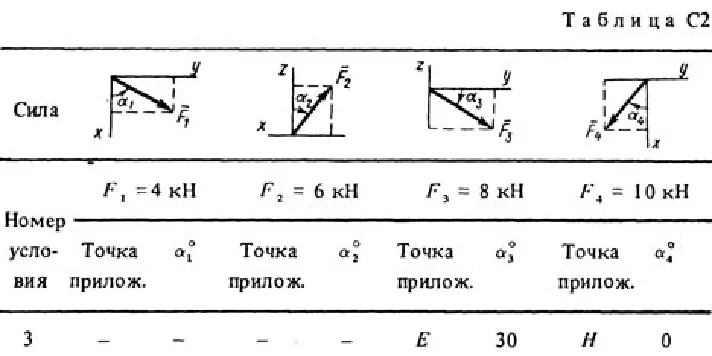

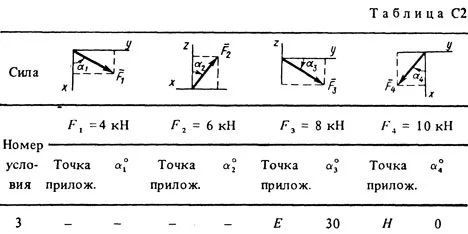

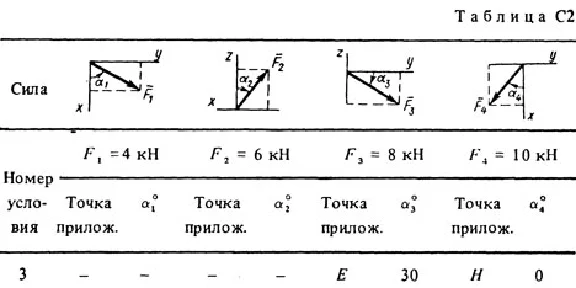

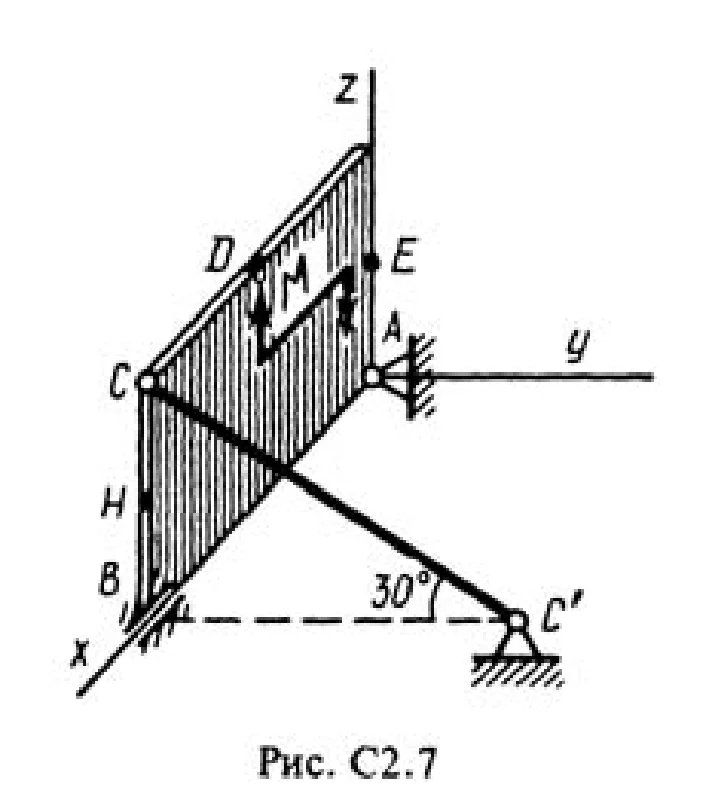

Решение задачи С2 Вариант 73 по теормеху из Тарга С.М. 1988 г.. Условие к задаче из раздела Статика 2 (стр. 15 в методичке Тарг С.М.): Однородная прямоугольная плита весом P = 5 кН со сторонами AB = 3l, BC = 2l закреплена в точке А сферическим шарниром (подшипником) и удерживается в равновесии невесомым стержнем CC’ (рис. С2.0 – С2.9). На плиту действуют пара сил с моментом M = 6 кН*м, лежащая в плоскости плиты, и две силы. Значения этих сил, их направления и точки приложения указаны в табл. С2; при этом силы F1 и F4 лежат в плоскостях, параллельных плоскости xy, сила F2 – в плоскости, параллельной xz, сила F3 – в плоскости, параллельной yz. Точки приложения сил (D, E, H) находятся в серединах сторон плиты. Определить реакции связей в точках A, B и C. При подсчетах принять l = 0,8 м.
