Product description

УГО систем газоснабжения УГО систем газоснабжения УГО систем газоснабжения УГО систем газоснабжения УГО систем газоснабжения


Коллекция условно-графических обозначений для экспертного проектирования сетей и систем газоснабжения.

Создано на основе:
1. СТО ГАЗПРОМРЕГИОНГАЗ 1.2-2009 «Графическое отображение объектов газораспределительных сетей и смежных коммуникаций».
2. ГОСТ 2.780-96 «Единая система конструкторской документации. Обозначения условные графические. Кондиционеры рабочей среды, емкости гидравлические и пневматические».
3. ГОСТ 2.784-96 «Единая система конструкторской документации. Обозначения условные графические. Элементы трубопроводов».
4. ГОСТ 2.787-71 «Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы, приборы и устройства газовой системы хроматографов».
5. ГОСТ 21.609-83 «Система проектной документации для строительства. Газоснабжение. Внутренние устройства. Рабочие чертежи».
6. ГОСТ 21.404-85 «Система проектной документации для строительства. Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах».
7. ГОСТ 21.206-93 «Система проектной документации для строительства. Условные обозначения трубопроводов».

Формат – DWG.
7 нормативных документов.
287 элементов.
100% по ГОСТ.

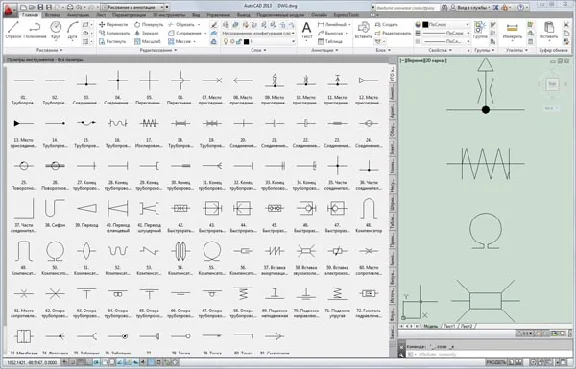

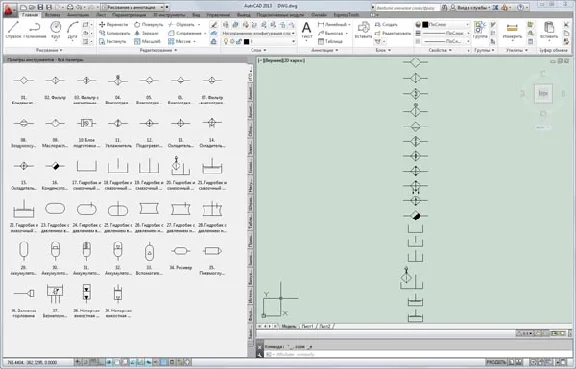

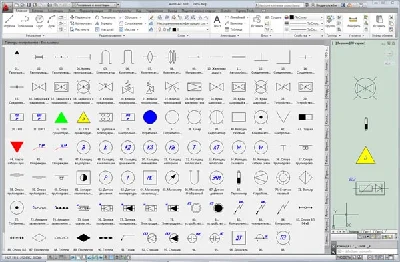

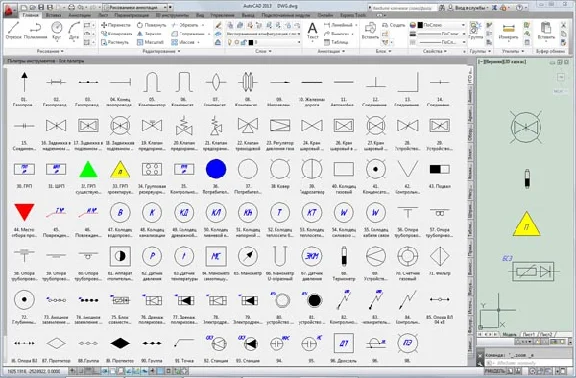

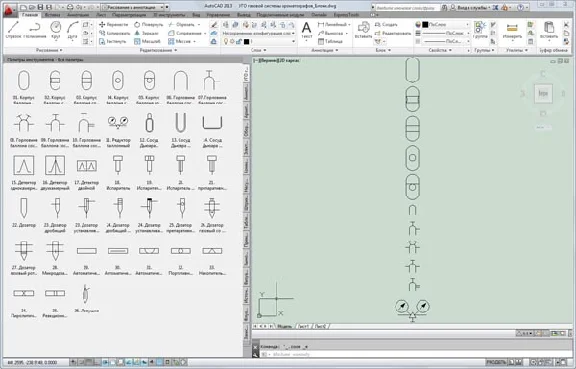

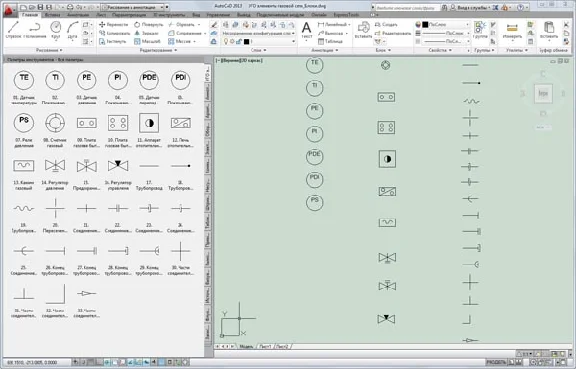

Элементы для удобства собраны в инструментальные палитры блоков AutoCAD 2010 .

Архив также содержит фалы, сделанные как стандартный чертеж формата DWG, совместимые с AutoCAD 2004-2014, Компас, ZWCAD, nanoCAD, BricsCAD и т.д.

Примечание:
- для корректного отображения чертежей, необходимо скачать и установить инженерные шрифты ГОСТ, ГОСТ_А для AutoCAD и Windows.
