Описание товара
Для последовательной цепи переменного тока промышленной частоты, содержащей активный R и реактивные XL и XC элементы по заданным в таблице значениям:
1. Рассчитать комплексным методом недостающие в таблице величины.

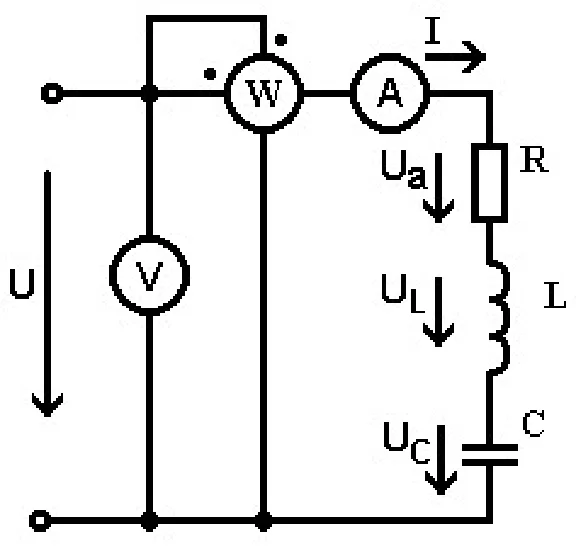

2. Начертить схему электрической цепи с включенными измерительными приборами и определить их показания.
3. Начертить эквивалентную схему замещения и указать ее параметры.
4. Начертить в масштабе векторные диаграммы (полную и результирующую) для заданного значения ψi, а также треугольники сопротивлений и мощностей (для ψi = 0).
Результаты расчетов представить в виде таблицы.
Дано: R = 30 Ом, L = 191 мГн, XC = 30 Ом, U = 100 В, ψU = -60, f = 50 Гц.
Найти: XL, C, Z, φ0, I, ψi, P, Q, S.
1. Рассчитать комплексным методом недостающие в таблице величины.

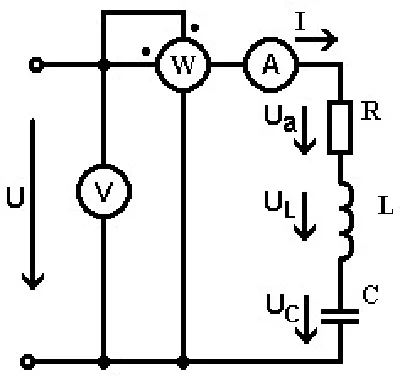

2. Начертить схему электрической цепи с включенными измерительными приборами и определить их показания.
3. Начертить эквивалентную схему замещения и указать ее параметры.
4. Начертить в масштабе векторные диаграммы (полную и результирующую) для заданного значения ψi, а также треугольники сопротивлений и мощностей (для ψi = 0).
Результаты расчетов представить в виде таблицы.
Дано: R = 30 Ом, L = 191 мГн, XC = 30 Ом, U = 100 В, ψU = -60, f = 50 Гц.
Найти: XL, C, Z, φ0, I, ψi, P, Q, S.
Основные характеристики
- Тип содержимого Файл
- Описание содержимого 142,76 Кбайт
- Добавлен на сайт 21.07.2009
Дополнительная информация
Расчет последовательной цепи переменного тока с использованием символического (комплексного) метода расчета.
